选用恒力弹簧支吊架时，当表2载荷位移系列表中的载荷值满足要求，而位移量较大，超出载荷位移系列表范围时，可采用两台位移量相同，载荷相同的支吊架串联来满足要求。
在设计选用恒力弹簧支吊架时，不论吊杆螺栓的材料是35 钢还是 Q235A ，都应在型号后面标注螺栓规格。（表22 以外的螺纹，螺纹各要素都应标注清楚）
试选定恒力弹簧吊架型号。
T选=1.2×80mm=96mm,取选用位移量T选为100mm。考虑吊架要求垂直布置、单吊点，因此选定 LHB 或LHC 型吊架。查表 2LHB、LHC 型吊架位移在100mm 时的大载荷为33683N，不能满足承重要求。而在110mm 时相近的标准栽荷为38465N，因此选定编NO.41 吊架，吊杆材料为Q235A。所选立式单吊点恒力弹簧型号为 LHB41—110/38465—X—M36 或LHC41—110/38465—M36。

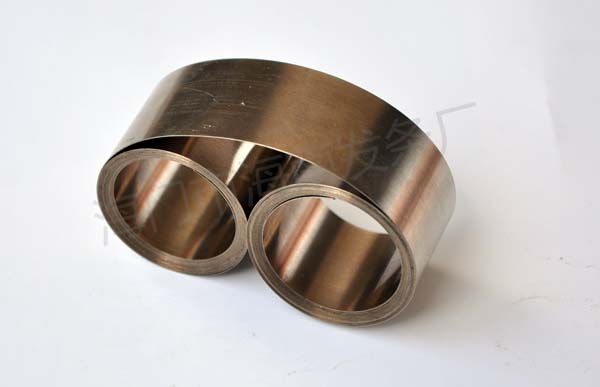

本公司专业从事于机械发条,不锈钢发条,钟表发条等产品, 欢迎来电咨询!
